想知道关于“聚酰胺酰亚胺是什么材料”的内容吗？别着急，小编为你慢慢介绍。
聚酰胺酰亚胺是什么材料

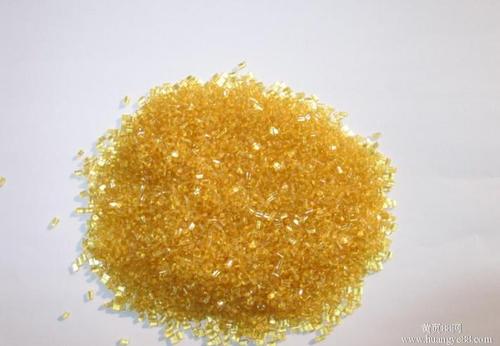

PAI的物化特性：聚酰胺酰亚胺环状聚合物与酰胺键之间呈规律性排列。玻璃化温度250~300℃，在250℃时具有较好的力学性能，模塑料的热变形温度为269℃，模塑料抗拉强度为90MPa，拉伸强度为59MPa，抗弯强度分别是23℃和96MPa(260℃)。
应用领域
聚胺酰亚胺具有优异的力学性能，抗拉强度为190MPa。模具塑料主要应用于齿轮、滚筒、轴承、复印机爪等。有较好的耐高温、耐高温、高频率电磁性，可以作为飞机、飞机、透磁及结构材料使用。可与金属及其他材料结合使用，可用于漆包线漆、浸漆、胶片、层板、涂料及粘合剂。如：采用其制作的漆包线，适用于H型深水电机，适用于印制线路板及插孔，薄膜用作绝缘包裹材料。
物化性质
PAI是聚酰胺的缩写。
英文名：Polyamide-imide。
在此基础上，酰胺环与酰胺键之间形成了一种固定的结构。玻璃化温度250~300℃，在250℃时具有较好的力学性能，模塑料的热变形温度为269℃，模塑料抗拉强度为90MPa，拉伸强度为59MPa，抗弯强度分别是23℃和96MPa(260℃)。在低温(-195℃)至230℃下工作，具有良好的尺寸稳定性和抗蠕变能力，抗腐蚀，抗辐射，能在潮湿的环境下吸湿性。
原料用途
通过环氧树脂改性，降低了模塑温度，获得了实际应用。LCD聚酰胺亚胺通过液晶相增强，力学性能得到进一步提高。它的特点是价格低廉、耐磨、耐碱、粘结力好、储存稳定性好，适合做耐热漆包线漆、玻璃层压板粘结涂料、高温粘接剂。实践中，可先制成聚酰胺亚胺酸预聚物，涂布施工后在高温下封闭成膜，也可在水中沉淀，洗净去酸、干燥，制成树脂粉末，在用前用二甲基乙酰胺等极性溶剂溶解，调到合适的粘度即可使用。
制备方法
在极性溶剂二甲基乙酰胺中，由4,4′-二氨基联苯醚与1,2,4-偏苯三甲酸酐酰氯缩合，在高温闭环形成不溶不熔高聚物。
成型方法
(1)模塑
在注塑之前，原料应该先预干燥。在150℃下干燥8小时。原料筒温和模制温度分别为360℃和200℃。在关闭增压泵后，注射压力降至维持14~28MPa，背压0.3MPa。在170~260℃时，后养护期大约为3天。
(2)薄膜
采用连续浸渍的方法制备聚酰胺—酰亚胺薄膜。采用直径400mm、厚度0.05mm的铝箔作为连续载体。预聚物溶液浸入铝箔，进入立式烘炉，190℃干燥，去除溶剂。在200~210℃下进行2~4小时预聚膜的脱水环化。等凉了之后，用铝箔把薄膜剥下来。
3)漆包线。
普通大漆包圆线和漆包扁线都是在立式漆包机上涂装的，细线是在卧式漆包机上涂漆，都是用毛毡涂线。炉内温度、浸漆速度因漆包线规格而异。如果是1毫米的漆包线，炉温控制在200~300℃，浸水速度为每分钟4~6米。
聚酰胺酰亚胺和聚酰亚胺区别
都是电器绝缘用的清漆，常用于电磁线的表面绝缘。聚酰胺-酰亚胺耐温等级是220°，聚酰亚胺180°；他俩复合的耐温等级200°
以上就是小编为大家介绍的关于“聚酰胺#亚胺#漆包线”的相关内容了，希望能帮到你哦！
